Alegra 9

Keraminė užkaitinė čerpė Alegra 9 (Lenkija)

Bendri nurodymai

Čerpių danga naudojama šlaitiniams stogams uždengti, kurių rekomenduojamas nuolydis 10-90º

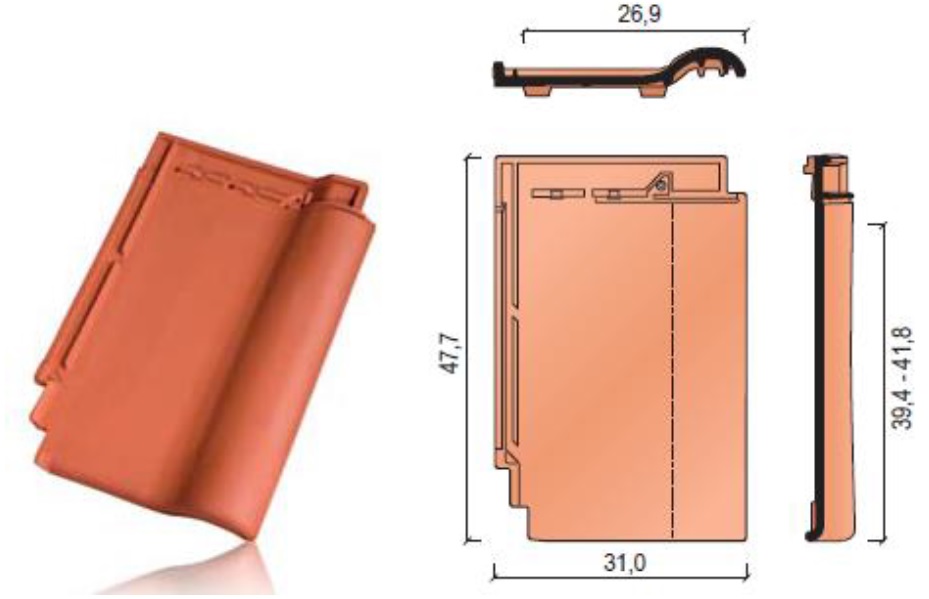

Čerpės matmenys

Techniniai duomenys

• Matmenys (cm.): 47,7 x 26,9
• Atsparumo šalčiui lygis: ne mažiau kaip 150 ciklų
• Rekomenduojamas min. stogo nuolydis: 15º
• Apytikslis čerpės svoris (kg.): 4,2
• Apytikslis 1,0 m2 dangos svoris (kg.): 37,4
• Grebėstų žingsnis (cm.): 39,4 – 41,8
• Vidutinis grebėstų žingsnis (cm.): 40,6
• Dengimo plotis (cm.): 26,9
• Čerpių išeiga (vnt/m2): 9,0
• Kiekis padėkle (vnt.): 210
• Vandens įmirkis: iki 6%
• Atsparumas ugniai: A1
• Garantija – 30 metų.

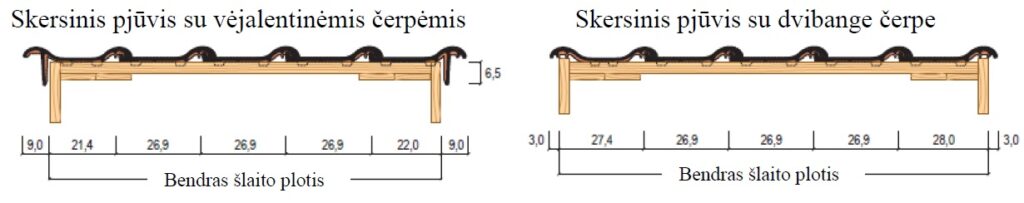

Montavimo instrukcija

Kraigo ir karnizo montavimo schemos

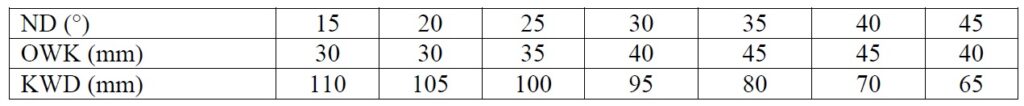

OWK ir KDW vertės pagal šlaito nuolydį (°)

ND – šlaito nuolydis;
OWK – atstumas nuo ventiliacinių tašelių teorinės susikirtimo vietos;
KWD – kraigo tašelio aukštis nuo ventiliacinių tašelių teorinės susikirtimo vietos.

• Kad išvengtumėte čerpių atspalvio skirtumo, dengimui vienu metu naudokite čerpes iš 3-4 padėklų.

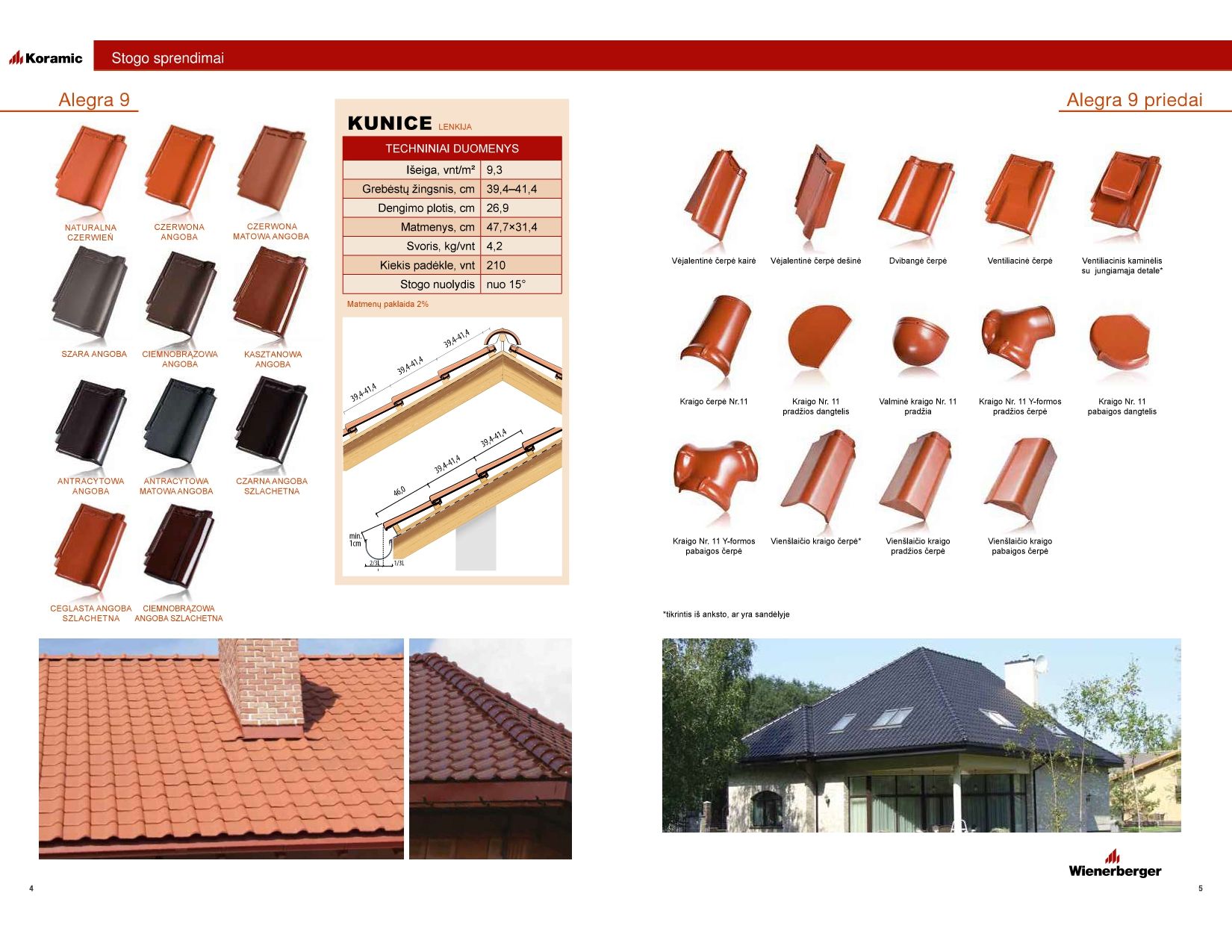

Priedai:
