Figaro

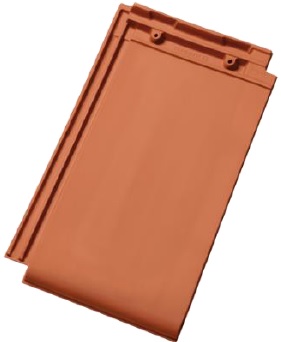

Keraminė čerpė Figaro 11 (Čekija, Hranice)

Čerpių danga naudojama šlaitiniams stogams uždengti, kurių rekomenduojamas nuolydis yra 10-90º

Čerpės išmatavimai

Techniniai duomenys
• Matmenys 277 x 470 mm.,
• Atsparumas šalčiui ne mažiau 150 ciklų (1 lygis),
• Rekomenduojamas stogo nuolydis 10-90º,
• Vieneto svoris – 4,1 kg.,
• Išeiga – nuo 10,9 vnt/m2.,
• Masė 1,0 m2 dangos ~ 44,69 kg.,
• Min. grebėstų žingsnis ~ 340 mm.,
• Maks. grebėstų žingsnis ~ 385 mm.,
• Atsparumas ugniai – A1,
• Garantija – 30 metų.

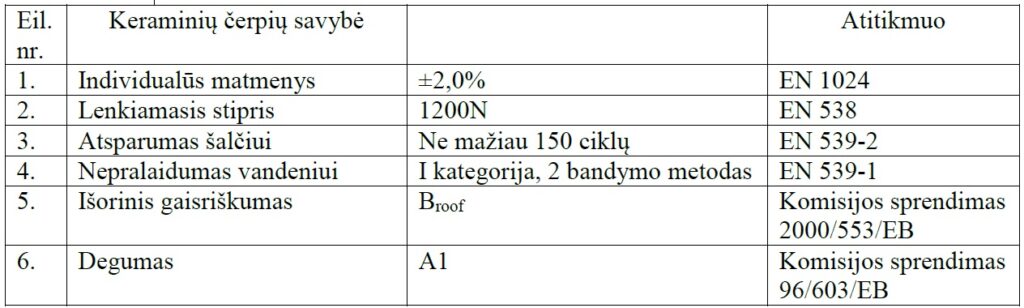

Keraminės čerpės turi atitikti Lietuvos standarto LST EN 1304:2013“ Dengiamosios ir jungiamosios keraminės čerpės. Gaminių apibrėžtys ir techniniai reikalavimai“ keliamus kokybės reikalavimus.

Čerpėmis dengtų šlaitinių stogų dangos įrengimo reikalavimai:

• čerpių stogo nuolydžiai ir čerpių tvirtinimas turi atitikti čerpių gamintojo įrengimo instrukcijų reikalavimus. Kai stogo nuolydis didesnis kaip 50 °, turi būti tvirtinamos visos čerpės.
• ant antenos ir įvairios atotampos turi būti pritvirtintos prie stogo pagrindo konstrukcijų. Skylės stogo dangoje turi būti užsandarintos;
• esant galimybei, vėdinimo šachtos, deflektoriai, vamzdžiai ir kita inžinerinė įranga turi būti stogo kraigo dalyje. Jų praėjimo pro stogą vietos turi būti užsandarintos;
• stogo plokštumų susikirtimo vietos turi būti sutvirtintos papildomais hidroizoliacinės dangos sluoksniais;
• stogo sandūrų prie sienų ir kitų vertikalių paviršių vietos turi būti padengtos skarda. Skarda turi būti užleista ant vertikalaus paviršiaus ne mažiau kaip 150 mm. Prie vertikalaus paviršiaus tvirtinamos skardos kraštas turi būti užsandarintas, kad į stogo konstrukcijas nepatektų vanduo. Ant stogo dangos skarda turi būti užleista ne mažiau kaip 150 mm.
• Kad išvengtumėte čerpių atspalvio skirtumo, dengimui vienu metu naudokite čerpes iš 3-4 padėklų.

Montavimo instrukcija

Principinės montavimo schemos

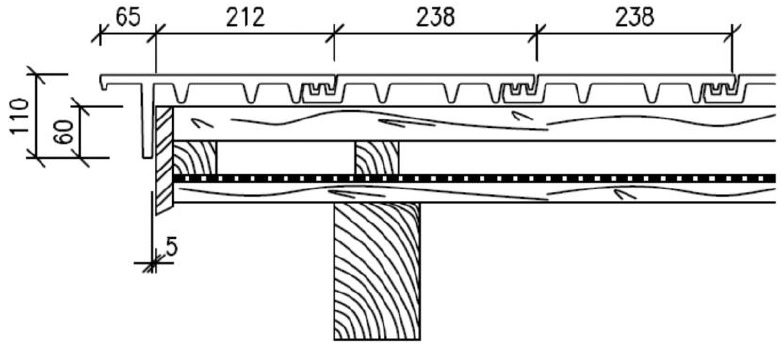

1.Dengimo plotis

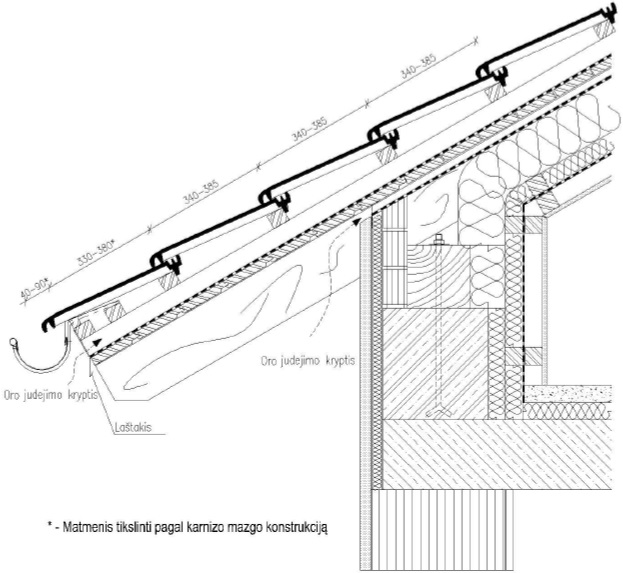

Karnizas

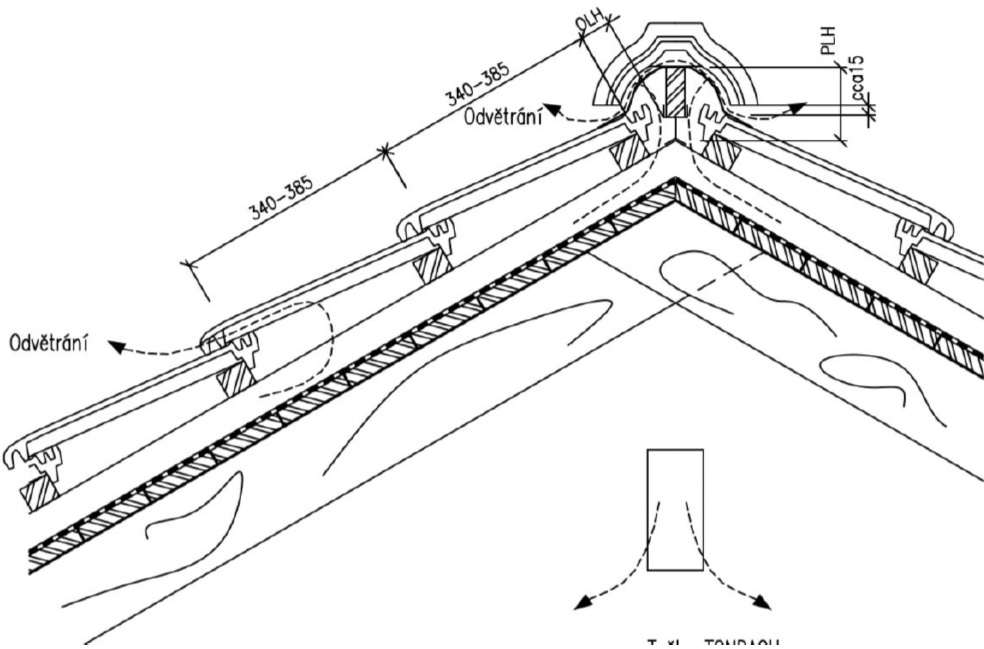

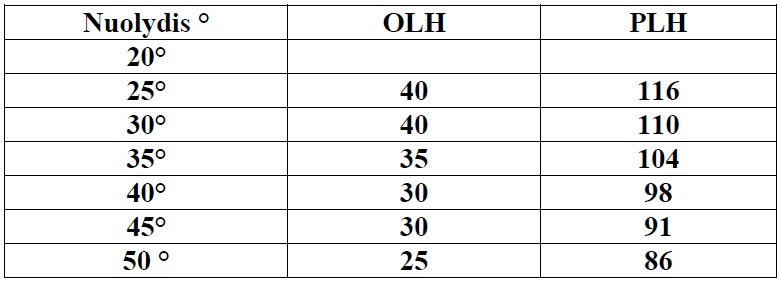

2. Kraigo mazgas

Priedai:
